Vibro-SMRV

Verificerede anmeldelser

Vibro-SMRV er en multidirektionel antivibrationsfjederbeslag, der kombinerer et fjederisoleringssystem med en viskøs dæmpningsmekanisme og justerbar højderegulering. Designet til lavfrekvent vibrationskontrol i tunge maskiner (typisk fra 400 o/min og derover) giver den både vibrationsisolering og lateral/vertikal begrænsning, herunder beskyttelse mod seismisk aktivitet og vindbelastninger. Den integrerede viskose dæmper bruger silikonevæske til at aflede energi og reducere resonanseffekter under opstart og nedlukning, hvilket forbedrer stabiliteten under kritiske driftsforhold, samtidig med at den begrænser transmission af strukturbåren vibration.

Nøglefunktioner

Kombineret fjeder- og viskosedæmpningssystem med isolering
Multidirektionel fastholdelse af vertikale og laterale kræfter
Justerbart højdesystem til præcis maskinnivellering
Effektiv resonanskontrol under transiente driftsfaser
Seismisk og vindlastbestandigt design
Stålkabinet med korrosionsbestandig pulverlakering (varmgalvaniseret valgfrit)
Reduceret svejsekonstruktion for forbedret strukturel integritet
ISO EN 10270-kompatible fjedre med farvekodet lastidentifikation
Valgfri udendørs gummibaseprofil for forbedret isolering af højfrekvente niveauer
Indvendig pakning for at forhindre akustiske broer

Applikationer

Luftkompressorer
Stempelmotorer (totakts)
Kølere
Køletårne
Luftbehandlingsenheder (AHU'er)
Industrielle HVAC-systemer
Tungt mekanisk udstyr
Installationer udsat for seismiske eller vindbelastninger

Tekniske egenskaber

Produkttype: Fjedersvingningsisolator med viskøs dæmpning
Isoleringssystem: Stålfjedre med silikonevæskedæmper
Fjederstandard: ISO EN 10270-kompatibel
Stelmateriale: Stålkabinet med polyesterpulverlakering
Korrosionsbeskyttelse: Varmgalvaniseret som ekstraudstyr
Statisk nedbøjning: 25 mm ved maksimal belastning
Naturfrekvens: 3 Hz ved maksimal belastning
Højdejustering: Integreret nivelleringssystem
Belastningsindikation: Farvekodet fjederidentifikation
Dæmpningsmedium: Silikonevæske (variabel viskositet i centistokes)
Isoleringsadfærd: Multidirektionel (vertikal, lateral, torsionsbegrænsning)

Produktdimensioner

Vibro-SMRV 500,2: 95 × 340 × 174 mm (2 fjedre)
Vibro-SMRV 1000,2: 95 × 340 × 174 mm (2 fjedre)
Vibro-SMRV 1500,2: 95 × 340 × 174 mm (2 fjedre)
Vibro-SMRV 2000.4: 195 × 290 × 175 mm (4 fjedre)
Vibro-SMRV 3000.4: 195 × 290 × 175 mm (4 fjedre)

Installation

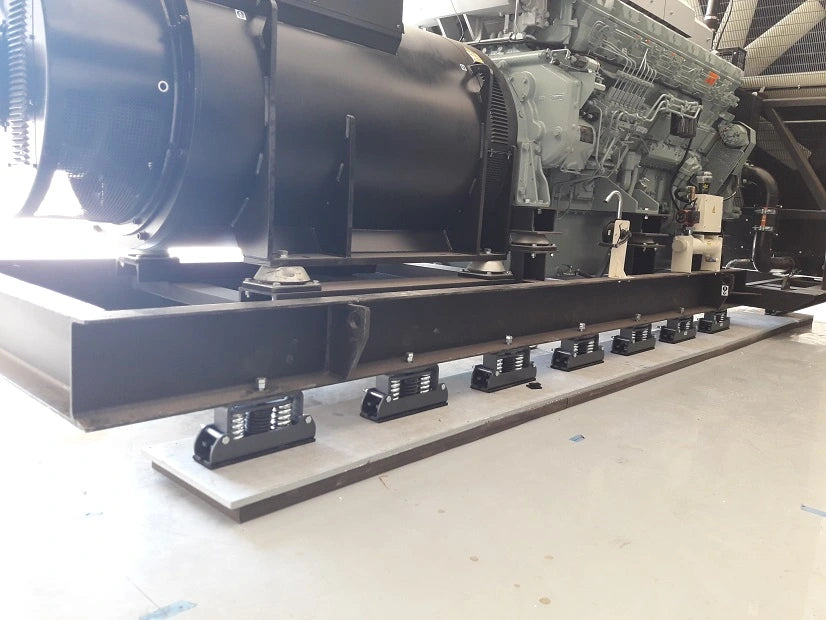

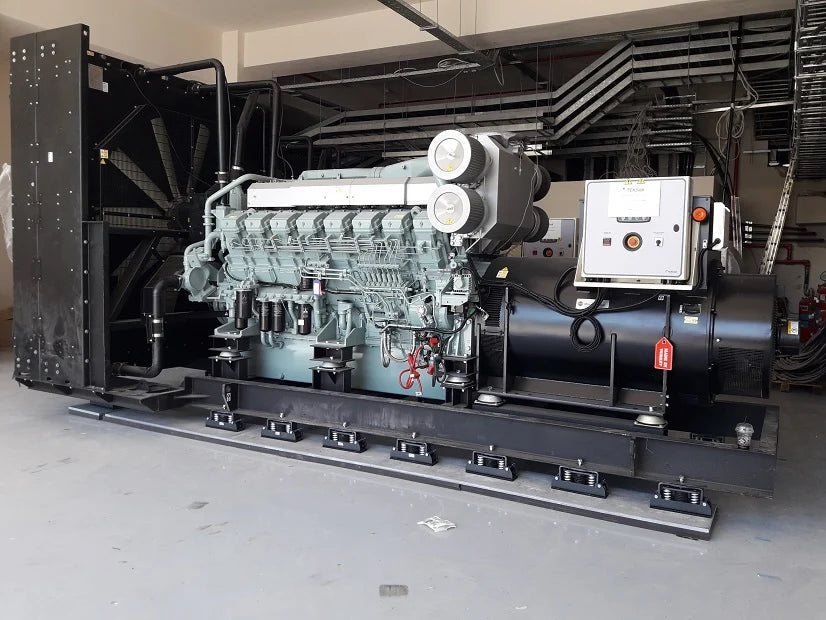

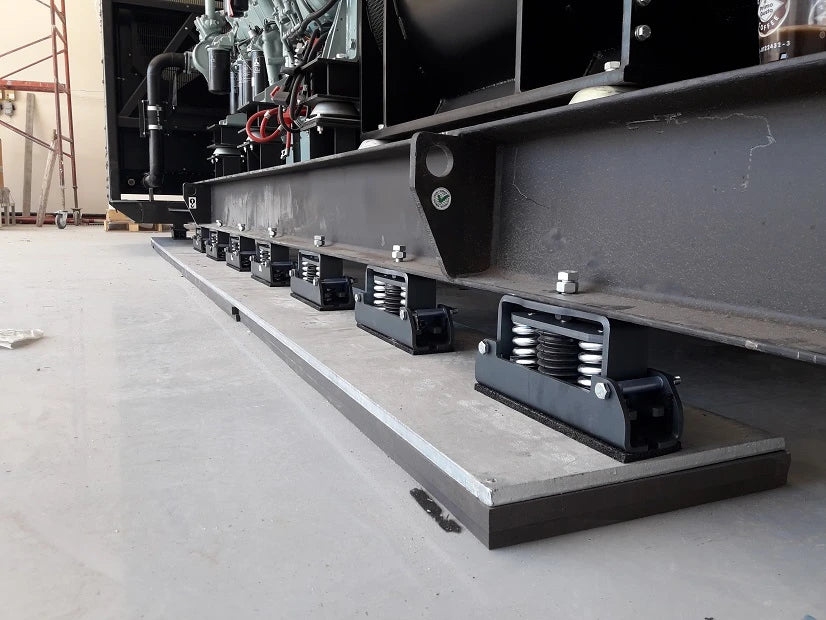

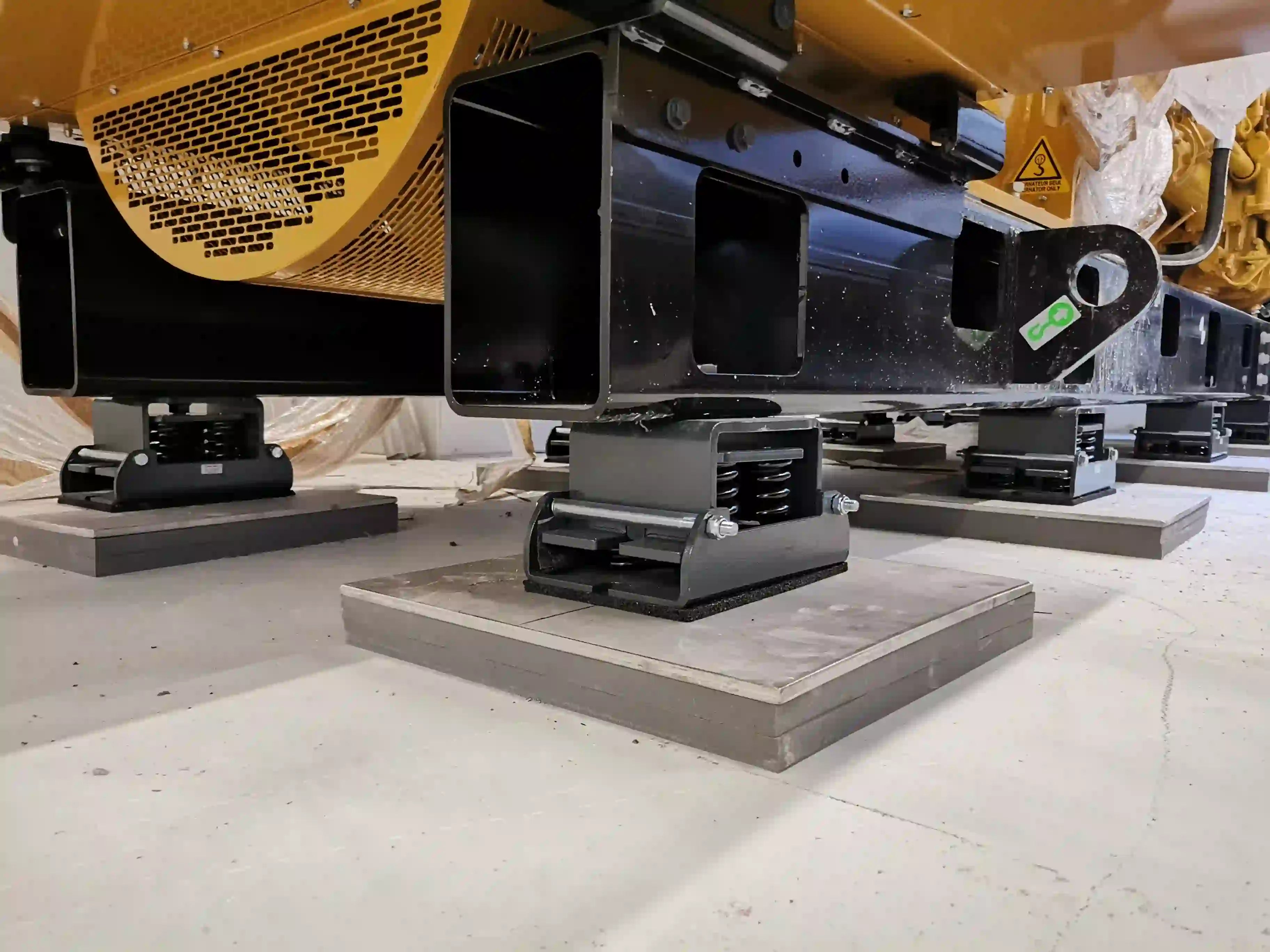

Position Vibro-SMRV isolatorer under udstyret i henhold til lastfordelingsplanen og installationslayoutet.

Fastgør basen til et stift stål- eller betonfundament, og sørg for fuld kontakt og stabil lastoverførsel. Brug det integrerede højdejusteringssystem til at opnå præcis nivellering og ensartet lastfordeling på tværs af alle støttepunkter.

Tilslut udstyret til de øvre monteringspunkter, og sørg for, at de laterale fastholdelseskomponenter er korrekt justeret for at kontrollere bevægelsen, samtidig med at der sikres kontrolleret vibrationsisolering.

Sørg for, at alle isolatorer bærer afbalancerede belastninger under drift, og at akustisk adskillelse opretholdes for at forhindre dannelse af lydbroer mellem forbundne strukturelle elementer.

Levering

Produktet pakkes omhyggeligt og sendes via udvalgte kurér- eller palletransportpartnere, afhængigt af ordrestørrelse og destination.

Vi leverer ordrer direkte til din dør inden for 5-10 hverdage.

Type

SMRV.500 (2 fjedre) - Maks. belastning 500 kg

SMRV.1000 (2 fjedre) - Maks. belastning 1000 kg

SMRV.1500 (2 fjedre) - Maks. belastning 1500 kg

SMRV.2000 (4 fjedre) - Maks. belastning 2000 kg

SMRV.3000 (4 fjedre) - Maks. belastning 3000 kg
