Vibro-BL

Vahvistetut arvostelut

Vibro-BL on matalaprofiilinen tärinänvaimennusseinätuki, joka on suunniteltu estämään vaakasuuntaisen tärinän siirtymisen ja poistamaan akustisia siltoja kipsilevyseinäjärjestelmissä. Se tarjoaa luotettavan sivuttaistuen korkeille ja suurille väliseinille samalla, kun se säilyttää täyden akustisen eristyksen rakennusrakenteesta parantaen sekä äänieristystä että rakenteellista vakautta. Siinä on L-muotoinen vahvistettu metallirunko integroiduilla elastomeerieristyselementeillä, Vibro-BL käytetään laajalti kelluvissa seinärakenteissa studioissa, elokuvateattereissa, asuin- ja liiketiloissa, joissa vaaditaan tehokasta tärinänvaimennusta ja pitkäaikaista akustista suorituskykyä.

Tärkeimmät ominaisuudet

Estää vaakasuoran tärinän siirtymisen seinäjärjestelmissä
Poistaa akustiset sillat kipsilevyrakenteissa
Parantaa korkeiden ja suurten väliseinien vakautta
Parantaa kestävyyttä rakenteellisille muodonmuutoksille ja seismisille voimille
Matalaprofiilinen L-muotoinen muotoilu joustavaa asennusta varten
Vahvistettu metallirunko integroidulla elastomeerieristyksellä
Suunniteltu pitkäaikaiseen akustiseen suorituskykyyn

Sovellukset

Kelluvat kipsilevyseinät
Äänitys- ja harjoitusstudiot
Kotiteatterit ja mediahuoneet
Akustiset väliseinät asuinrakennuksissa
Toimisto- ja liiketilojen sisätilat
Korkean suorituskyvyn äänieristysjärjestelmät

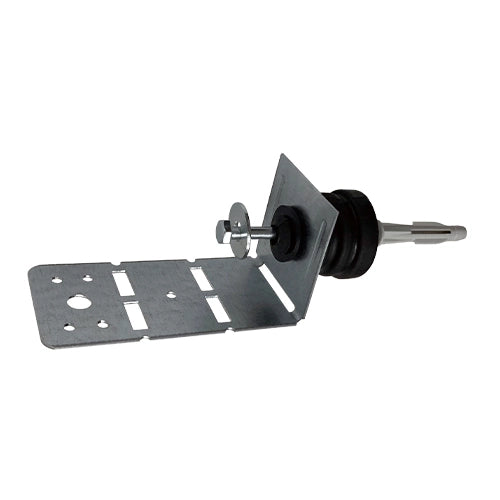

Tekniset ominaisuudet

Materiaali: Vahvistettu galvanoitu teräsrunko elastomeerisilla tärinänvaimentimilla
Rakenne: L-muotoinen profiili integroiduilla vaimennuselementeillä
Toiminto: Vaakasuora tärinänvaimennus ja rakenteellinen tuenta
Asennus: Seinän ja rakenteen välinen liitos kelluvissa seinäjärjestelmissä
Rakenteellinen rooli: Vain sivuttaistuki (ei sovellu pystysuoraan kantavaan käyttöön)
Luonnollinen taajuus: noin 10 Hz maksimikuormituksella

Tuotteen mitat

Leveys (seinää/profiilia vasten oleva puoli): 55 mm
Syvyys (kiinnikkeen kärjen ja pohjan välinen etäisyys): 104 mm
Korkeus: 50 mm
Reiän halkaisija: 8 mm

Asennus

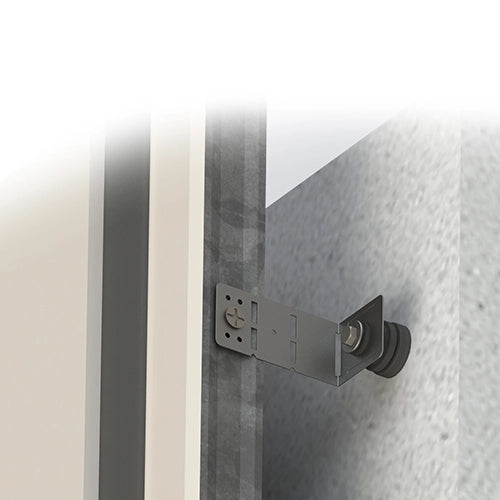

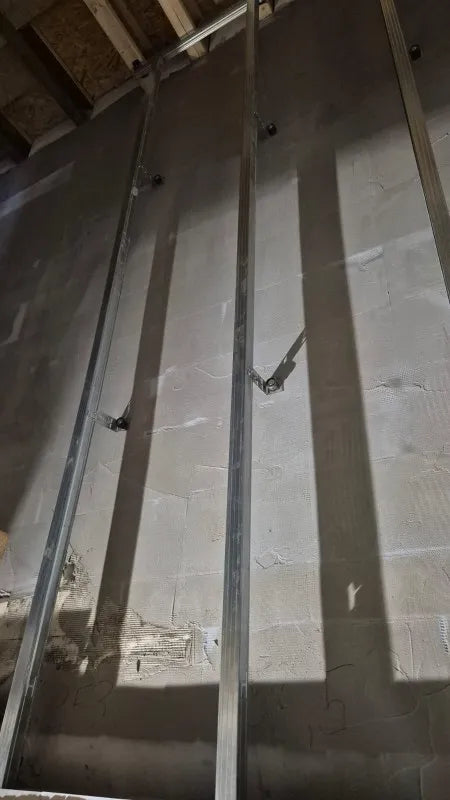

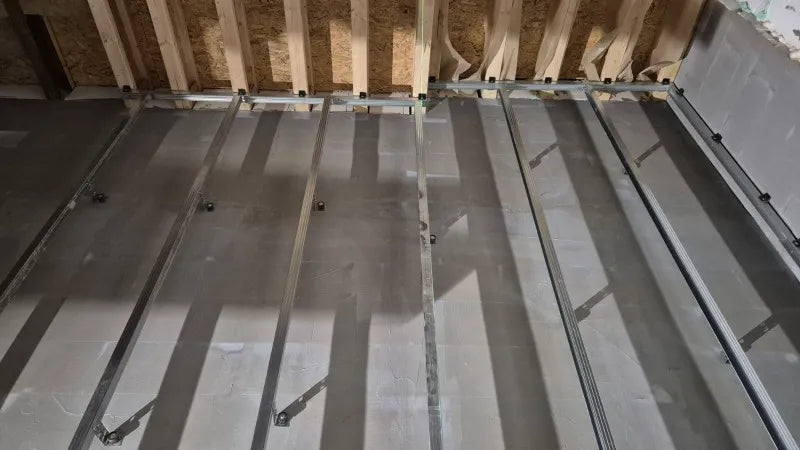

Vibro-BL asennetaan kipsilevyseinärakenteiden ja rakennuksen runkorakenteen väliin, tyypillisesti järjestelmissä, joissa seinät on asennettu tärinänvaimennuslevyjen tai kelluvien lattiarakenteiden päälle.

Tuki kiinnitetään seinärunkoihin ja rakenneosiin sopivilla kiinnikkeillä rei'itetyn metallikehyksen läpi, mikä varmistaa turvallisen mekaanisen tuen ilman jäykkien akustisten siltojen syntymistä.

Integroidut elastomeerielementit vaimentavat puristus- ja vetovoimia estäen tärinän suoran siirtymisen kiinnityspisteiden kautta.

Vibro-BL Ei saa käyttää pystysuorissa kuormitusta kantavissa sovelluksissa. Kaikissa kiinnityspisteissä on käytettävä metallisia aluslevyjä kuorman oikean jakautumisen ja turvallisen asennuksen varmistamiseksi. Seinäjärjestelmän on pysyttävä täysin irrotettuna jäykistä rakenneliitoksista akustisten ominaisuuksien säilyttämiseksi.

Toimitus

Tuote pakataan huolellisesti ja lähetetään valittujen kuriiri- tai lavakuljetuskumppaneiden kautta tilauksen koosta ja määränpäästä riippuen.

Toimitamme tilaukset suoraan kotiovellesi 5–10 arkipäivän kuluessa.

Type

BL.25 - Max load 25 kg

BL.50 - Max load 50 kg
