Vibro-SHF

Recensioni verificate

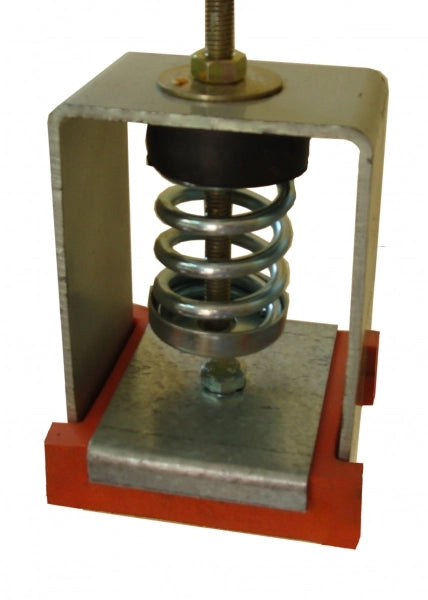

Vibro-SHF Si tratta di un isolatore di vibrazioni combinato a molla ed elastomero, progettato per un controllo efficace delle vibrazioni a bassa e alta frequenza su un'ampia gamma acustica. Integrando una molla in acciaio conforme allo standard DIN con un elemento isolante in poliuretano ad alte prestazioni, garantisce un efficiente disaccoppiamento delle vibrazioni per soffitti, sistemi sospesi, tubazioni e apparecchiature meccaniche. Il sistema riduce la trasmissione del rumore strutturale ed è adatto ad applicazioni che richiedono una sospensione stabile e un isolamento dalle vibrazioni ad ampio spettro.

Caratteristiche principali

Sistema di isolamento dalle vibrazioni combinato a molla ed elastomero
Efficace sia nelle basse che nelle alte frequenze.
Molla in acciaio prodotta secondo lo standard DIN con finitura zincata.
Elemento isolante in poliuretano con struttura a celle semichiuse
Telaio in acciaio con protezione verniciata o zincata
La coppa in acciaio impedisce lo spostamento della molla durante il funzionamento.
Capacità di disallineamento angolare fino a 30°
Adatto per sistemi a sospensione e a soffitto
Disponibili come optional asta di sicurezza e kit di precarico

Applicazioni

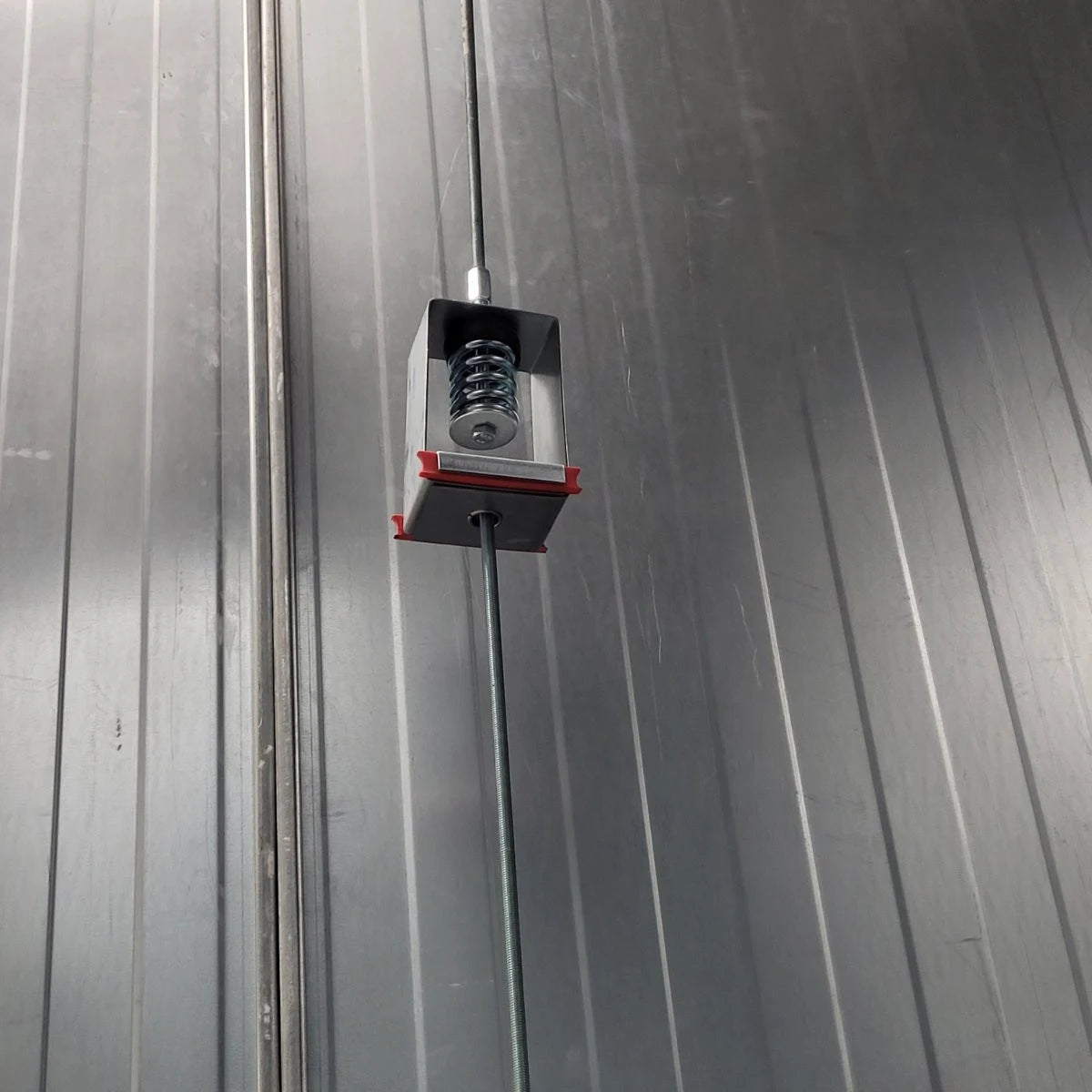

Controsoffitti acustici e sistemi di controsoffitti in cartongesso

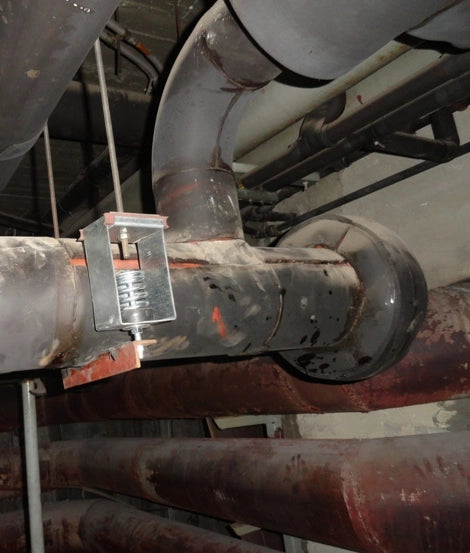

Condotti e sistemi di climatizzazione sospesi
Pisospensione del lavoro e controllo delle vibrazioni

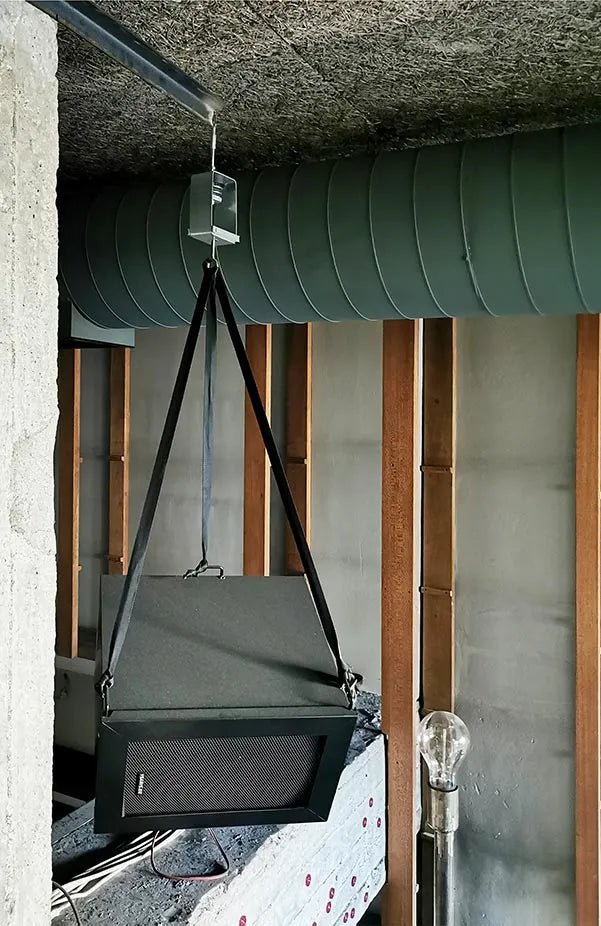

Montaggio di altoparlanti e sistemi audio
Sistemi di sospensione per macchine e attrezzature
Gli impianti degli edifici richiedono un disaccoppiamento acustico

Caratteristiche tecniche

Tipologia di prodotto: Isolatore di vibrazioni combinato a molla ed elastomero
Molla standard: molla in acciaio conforme alla norma DIN
Protezione delle superfici: componenti in acciaio zincato o verniciato
Materiale isolante: schiuma di poliuretano (struttura a celle semichiuse)
Frequenza naturale: 3 Hz al massimo carico
Deformazione statica: circa 25 mm al carico massimo
Capacità di disallineamento angolare: fino a 30°
Costruzione: Telaio in acciaio con sistema di ritenuta a molle

Dimensioni del prodotto

Larghezza con piastre metalliche a vista: 121 mm
Altezza: 57 mm

Installazione

Posizione Vibro-SH.F isolatori in base allo schema di installazione e al piano di distribuzione del carico per il sistema sospeso.

Fissare saldamente il punto di ancoraggio superiore al soffitto strutturale per garantire la corretta spaziatura e un ancoraggio stabile di ciascun isolatore.

Regolare l'asta di sospensione per raggiungere il livello desiderato e garantire una distribuzione uniforme del carico su tutti gli isolatori.

Verificare l'allineamento con la struttura del controsoffitto o con l'impianto prima del serraggio finale. Prestare attenzione ad evitare ponti acustici rigidi tra la struttura e gli elementi sospesi.

Consegna

Il prodotto viene imballato con cura e spedito tramite corriere o partner di trasporto su pallet selezionati, a seconda delle dimensioni dell'ordine e della destinazione.

Consegniamo gli ordini direttamente a casa tua entro 5-10 giorni lavorativi.

Type

SHF.25 - Max load 25 kg

SHF.50 - Max load 50 kg

SHF.100 - Max load 100 kg

SHF.150 - Max load 150 kg
